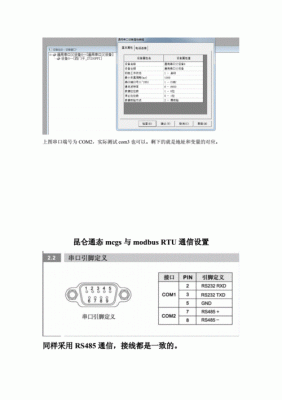

1、如图所示，在设备窗口添加串口父设备，并添加三菱FX系列PLC的驱动文件，然后CPU类型选择3U，其余的就根据需要进行设置就可以了，如果有不理解的参数，可以看看帮助文件，讲的还是挺详细的。望采纳。。

2、点击父设备后，驱动空白对话框就会呈现对应的驱动，再点击modbusrtu串口，弹出是否使用modbusrtu串口驱动的默认通信参数设置串口父设备参数，点击是，添加完成后，可以关闭工具箱。

3、首先选择串口2，然后选择通讯协议MODBUSRTU，根据说明书找到频率的通讯地址，即可。拓展：触摸屏设置首先打开设备组态对话框，双击设备窗口对话框。添加父设备和台达PLC，然后双击父设备。

1、只要用到三根线，5一般和对方设备接2和3对调即可。根据实际情况也有不需要对调的，一般也是先用电脑的串口调试软件先接零时线调试看。

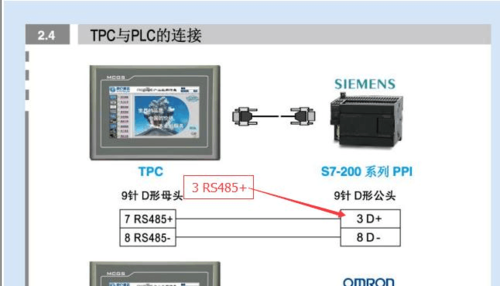

2、触摸屏跟200smart之间485通讯的话，串口父设备底下应该挂“西门子_S7200PPI”驱动即可。触摸屏跟200smart之间TCP通讯的话，不需要父设备，直接选择“西门子_smart200”驱动即可。

3、打开设备窗口，打开设备工具箱，添加通用串口父设备，双击通用串口父设备，选择通讯端口，通讯速率，数据位位数，停止位位数、数据校验方式，设置最小采集周期，之后保存确定。

4、上面的是MCGS嵌入版有的函数，下面的是MCGS PTO版有的函数。MCGS嵌入版是老版wince系统触摸屏用的组态软件，MCGS PRO版是新出的Linux系统触摸屏用的组态软件。两个软件不通用。望采纳。。

5、MCGS自带的驱动有很多，你可以根据其中一个驱动的协议在单片机上写对应的通讯部分（比如 modbus协议）。如果单片机的通讯部分程序不容易编写就写个三方得通讯程序，可以是OPC的服务器，或者 DDE连接之类的。

6、第一：手里有支持modbus标准协议的板卡，比如大华的各种板卡，上面带串口，可以和电脑直接连接，然后你在mcgs设备管理器里添加串口父设备，再添加一个串口，设置一下波特率，校验和等，就可以通讯了，这个是成熟产品。

1、触摸屏组态，通用串口父设备，设定好通讯参数。标准MODBUS子设备，通讯地址及实时电机转速对应的寄存器地址，这个在变频器说明书里应该有。

2、如图所示，1在设备窗口里，2添加一个串口父设备和三菱的驱动文件，并设置好串口参数，通信参数，3添加通道，4设置添加的通道，5链接组态里设置的变量。完成。望采纳。。

3、首先，你的变频器和PLC是怎么通讯的？是直接读的电流信号还是通讯的呢。不管是哪种，你用程序里将读取的变频器的频率计算出来，然后将计算出的值送到D100里。在屏上用浮点数类型读取D100那么就应该能显示变频器的频率了。

4、可以的，因为4-20mA对应0-50HZ输出，而电动机的转速与输出交流电的频率对应，所以不用特别设置。需要设置的是三菱的这个型号变频器如果用电流（4-20mA)来控制，应该将AU端子短接SD才能实现。
