本篇目录：

1、电容在交流电路里的电阻叫做容抗模，叫做Xc，计算公式为Xc=1/(ωC)=1/(2πfC)，f为频率，单位Hz，ω=2πf为角频率，单位1/s。可以看出，ω=2πf=0时电容容抗模Xc为无穷大，所以说电容在直流电路中相当开路。

2、定义式：R＝U／I。（U表示电压，I表示电流）。定义公式：R＝ρL／S。（ρ表示电阻的电阻率，是由其本身性质决定，L表示电阻的长度，S表示电阻的横截面积）。电阻串联：R＝R1＋R2＋R3＋...＋Rn。

3、电容大小计算公式：电容的大小不是由Q（带电量）或U（电压）决定，即：C=εS/4πkd 。其中，ε是一个常数，S为电容极板的正对面积，d为电容极板的距离， k则是静电力常量。

4、电缆线芯的有效电阻，国内一般均采用IEC-287推荐的公式：R=R′(1+YS+YP)。

5、可以利用电阻计算公式计算：R=ρL/S。电阻（Resistance，通常用“R”表示）在物理学中表示导体对电流阻碍作用的大小。导体的电阻越大，表示导体对电流的阻碍作用越大。不同的导体，电阻一般不同，电阻是导体本身的一种特性。

*70+1*35mmYJV电缆的安全载流量是244A。两根电缆并联安全载流量是732A。

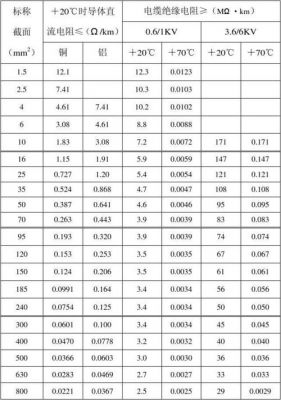

截面是240mm的电缆的直流电阻是0.0745欧姆/千米。与电缆长度相乘即可得出某长度的电阻值。

的铝芯线在20℃时的直流电阻是0.0125Ω/100m，△U＝208×0.0125×3＝8V，满足要求（△U小于19V就满足要求）。240mm铝芯聚氯乙烯绝缘电缆能带单相负荷约42千瓦，能带三相负荷约122千瓦。

1、如果是1KV的电缆，其绝缘电阻值不能小于10兆欧。如果是1-3KV的电缆，要求绝缘电阻值不能小于200兆欧。如果是6-10KV的电缆，其绝缘电阻值的标准应大于400兆欧。

2、KV 电缆的绝缘电阻值不小于4500MΩ /Km。

3、具体分析如下：对于1KV的电缆，绝缘电阻的最低值不能小于10兆欧。对于1-3KV的电缆，绝缘电阻的最低值不能小于200兆欧。对于6-10KV的电缆，绝缘电阻的最低值应大于400兆欧。

4、~10KV 电缆的绝缘电阻值不小于400MΩ ，20~35KV 电缆的绝缘电阻值不小于600。

到此，以上就是小编对于通信直流电缆阻值标准的问题就介绍到这了，希望介绍的几点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
