芯片立即切换为发送状态，这也没有问题，当发送的数据里有高电平位，TX为高时，485芯片会切换为接收状态，此时，485总线不会再被芯片驱动拉高，变成自R4，R6电阻拉高拉低，以有效实现驱动总线的目的。

RO 接收器输出：若A B 200mV，则RO为高电平；若A B 200mV，则为低电平。DE：驱动器输出使能。DE变为高电平时，驱动器输出Y与Z有效；当DE为低电平时，驱动器输出为高阻状态。

RS-485的电气特性：逻辑“1”以两线间的电压差为+（0.2—6） V表示；逻辑“0”以两线间的电压差为-（0.2—6）V表示。

1、在总线末端接一个匹配电阻，吸收总线上的反射信号，使得正常传输信号无毛刺。匹配电阻的取值应该与总线的特性阻抗相当。在总线上没有信号传输时，总线处于悬浮状态，容易受干扰信号的影响。

2、上面的答案已经说的很清楚了，RS485工作电压其实就电平颠倒原理，两根线AB，通过在通讯的时候按照主从约定好的速率，反转电平，来完成数据0和1的识别。这很简单，我就答点不一样的吧，关于这种原理的更深入分析。

3、RS485有两线制和四线制两种接线，四线制只能实现点对点的通信方式，现很少采用，现在多采用的是两线制接线方式，这种接线方式为总线式拓扑结构，在同一总线上最多可以挂接32个节点。

4、RS485不支持任意拓扑，主要是任意拓扑在分支处会产生大量的驻波和反射。主要是因为阻抗不连续造成的。阻抗不连续：信号在传输线末端突然遇到电缆阻抗很小甚至没有，信号在这个地方就会引起反射。

1、RS485总线是一个定义平衡数字多点系统中的驱动器和接收器的电气特性的标准，采用半双工工作方式，支持多点数据通信。RS485总线网络拓扑一般采用终端匹配的总线型结构。即采用一条总线将各个节点串接起来。

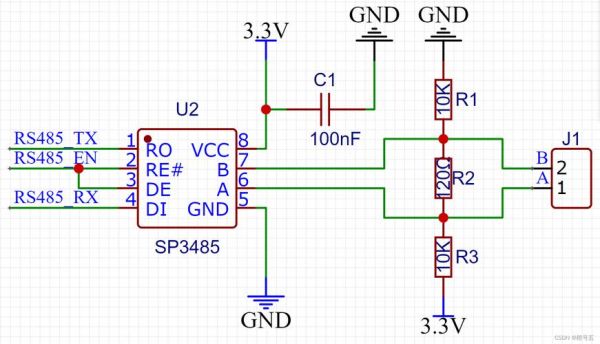

2、对于每一个RS485设备，在设计485接口时都要加上10k的上拉和下拉电阻，而不是在接线电路去加的。但对于RS485总线的两端设备上要各自加一个120殴的终端电阻。这些都是为了485通信稳定的。

3、RS-485/RS-422 一般采用双绞线(屏蔽或非屏蔽)连接，终端电阻一般介于100至140Ω之间，典型值为120Ω。

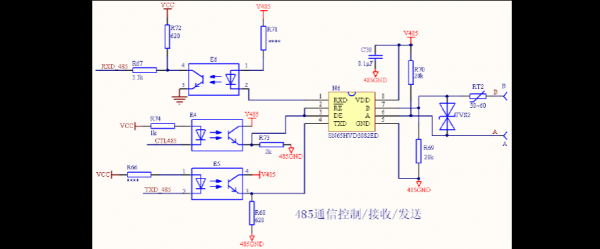

4、：R69，R98 是匹配电阻，取决于485实际的拓扑，默认即可 4：R47 R73和R74 用于配接单片机过来的信号端，电阻一般小于50欧，可以直连，毕竟其电阻意义不大。5：D25接法有误，该接法会导致R信号无。

5、因RS-485总线为并接式二线制接口，一旦有一只芯片故障就可能将总线“拉死”，因此对其二线口VA、VB与总线之间应加以隔离。

到此，以上就是小编对于485 电路的问题就介绍到这了，希望介绍的几点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
