rs485的接线方式有几种?
接着就是RS485两线制和四线制两种接线，四线制只能实现点对点的通信方式，这种接线方式为总线式拓扑结构，在同一总线上最多可以挂接32个节点。
rs485有两种，一种是半双工模式，只有DATA+和DATA-两线，另一种是全双工模式，有四线传输信号：T＋，T－，R＋，R-。全双工模式时可认为是rs422。
RS485采用差分信号负逻辑，+2V~+6V表示0，- 6V~- 2V表示1。RS485有两线制和四线制两种接线，四线制是全双工通讯方式，两线制是半双工通讯方式。

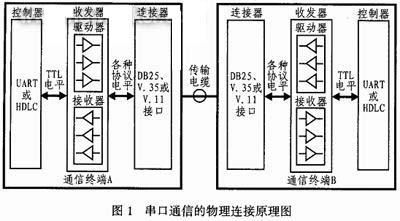

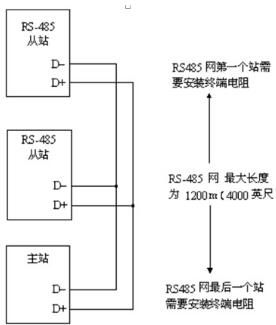

未接设备的分支线最好从总线上移除，否则易形成干扰。总线的最未端如果接收信号不佳，可加120欧的线未电阻跨接在信号线两端。中间设备不要加，否则会加大线路损耗，减少设备数量和距离。
485通信线路是怎么接的?
RS485接口是一个标准接口，一般接线标示为A+ B-，T/R+ T/R-是RS422接口的端子表示，有些接口是422和485公用的。其中，T/R+代表A+， T/R-代表B-，按照这个接就可以。
，布线拓扑不合规。485总线只接受菊花链拓扑，又叫做手拉手。不接受星形，树形，混合型拓扑。5，由于线路的回声，导致通讯问题。所以要加入终端电阻吸收回声。尤其在通讯距离比较长时候。
半双工两线制下，正接正，负接负就行。通信：2Kbps或线路长度大于500米时。
RS485接线应该怎样接?
1、合并多个RS485接口连接到一个接口上的方法有两种：串联连接和并联连接。 串联连接：将多个RS485接口串联连接起来，即将一个接口的输出连接到下一个接口的输入。这样可以将多个接口的输出信号串行传输到一个接口上。
2、首先第一步就是要知道RS485接口是一个标准接口，一般接线标示为A+ B-，T/R+ T/R-是RS422接口的端子表示，这时候注意的是有些接口是422和485公用的。
3、rs485接线时，一般应采用手牵手的总线拓扑结构，最好不要采用星型拓扑结构。可参考：http：//blog.sina.com.cn/s/blog_729a492301019owo.html 通信最常见为modbus协议，采用问答式，由主机一个一个查询，从机被动
4、RS485接口组成的半双工网络，一般是两线制(以前有四线制接法，只能实现点对点的通信方式，现很少采用)，多采用屏蔽双绞线传输。这种接线方式为总线式拓扑结构在同一总线上最多可以挂接32个结点。
5、总共需要两根线。A和B。A接B，B接B 但要注意分叉距离一定短，或者有的设备提供两个接线端。在内部连接以尽量降低分叉长度。因为RS485不支持任意拓扑。也不支持无极性布线。公共线不需要接。
6、采用差分信号。RS485采用两根通信线，通常用A和B或者D+和D-来表示。逻辑“1”以两线之间的电压差为+(0.2~6)V表示，逻辑“0”以两线间的电压差为-(0.2~6)V来表示，是一种典型的差分通信。
RS485通讯的正确接线方式
1、首先第一步就是要知道RS485接口是一个标准接口，一般接线标示为A+ B-，T/R+ T/R-是RS422接口的端子表示，这时候注意的是有些接口是422和485公用的。

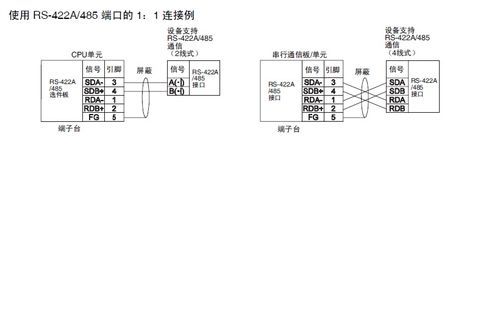

2、RS485和RS485的接线方法见下图：RS-485采用半双工工作模式，支持多点数据通讯。 RS-485总线网络拓扑通常使用带有终端匹配的总线型结构。 换句话说，该总线用于串联连接所有节点，并且不支持环形或星形网络。
3、RX 接受信号 rs485有两种，一种是半双工模式，只有DATA+和DATA-两线，另一种是全双工模式，有四线传输信号：T＋，T－，R＋，R-。全双工模式时可认为是rs422。
到此，以上就是小编对于485接线接法的问题就介绍到这了，希望介绍的几点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
