本篇目录：
- 1、STM32微控制器的SPI世界:硬件与模拟SPI驱动W25Q64全攻略
- 2、stm32与CAN总线是什么关系啊?CAN是芯片吗
- 3、stm32单片机的usart由哪几部分组成
- 4、stm32esp8266连接阿里云上传gps数据代码
STM32微控制器的SPI世界:硬件与模拟SPI驱动W25Q64全攻略
1、硬件连接方面，W25Q64与STM32微控制器的连接配置如下：CS（片选）连接到STM32 GPIO引脚，SCK（时钟）连接到SPI时钟引脚，MOSI（数据发送）连接到数据发送引脚，MISO（数据接收）连接到数据接收引脚，VCC连接到3V电源，GND连接到地。硬件SPI初始化代码示例如下所示。
2、因为spi一次只能输出一个字节（8bit）的数据，而w25q64内部空间的寻址需要3个字节，所以分三次发送三个字节的地址了。
3、STM32CUBEMX开发GD32F303中，SPI（Serial Peripheral Interface）是一种全双工、同步的通信方式，仅需四根线，如W25Q64 Flash，支持SPI模式0和模式3。GD25Q64是一款64Mbit的SPI闪存，适合多种嵌入式应用。课程资源包括视频教程和详细的CSDN教程，通过实际开发板验证。
stm32与CAN总线是什么关系啊?CAN是芯片吗
1、stm32是一块单片机，就是一块控制芯片。CAN总线是一种通讯协议，就像咱们的串口，是用于器件之间通讯用的。就像咱们的串口需要一块MAX232芯片作逻辑转换一样，CAN也需要一块专门的CAN芯片支持。
2、STM32是32位嵌入式芯片。而CAN总线是一种通信方式。STM32主要负责程序的运行，而CAN总线只是一种通信协议。STM32之间的通信可以通过CAN总线进行数据交换，也可以通过USB总线进行数据交换。CAN是一种协议，STM32如果与其他设备要通过CAN协议通信的话，那么STM32要接一个CAN电平信号转换芯片才可以。
3、CAN总线通信系统是串行通信的一种，要优于RS485总线，是目前比较常用的一种工业总线。如汽车的电气部分就采用CAN总线实现通信的。用普通的单片机组成CAN通信是很麻烦的，需要配置CAN接口电路。而stm32把CAN接口集成在芯片内，在应用上就方便了。
4、STM32是一种微控制器系列，其中的CAN（Controller Area Network）模块用于在汽车、工业控制和其他应用中实现通信。CAN滤波器用于接收和过滤CAN总线上的消息，以减少CPU中断次数。在STM32的CAN模块中，可以配置多个硬件过滤器来过滤接收到的CAN消息。

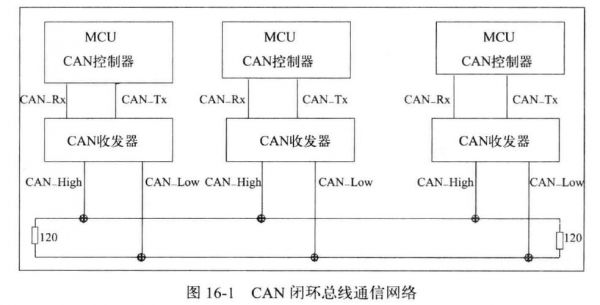

5、CAN总线上可以挂载多个通讯节点，节点之间的信号经过总线传输，实现节点间通讯。由于CAN通讯协议不对节点进行地址编码，而是对数据内容进行编码，所以网络中的节点个数理论上不受限制，只要总线的负载足够即可，可以通过中继器增强负载。
6、CAN总线通过CAN控制器接口芯片上的两个输出端CANH和CANL与物理总线相连，而CANH端的状态只能是高电平或悬浮状态，CANL端只能是低 电平或悬浮状态。
stm32单片机的usart由哪几部分组成
时钟发生器 数据发送器 数据接收器 控制单元 现在，让我们详细探讨一下这些组成部分： 时钟发生器：USART需要一个精确的时钟源来同步数据传输。在STM32中，这个时钟通常由内部时钟源提供，但也可以通过外部时钟源来提供。
STM32的USART模块是通用同步/异步收发器，内置硬件支持，能够自动产生波特率，配置参数多样，如数据位数、停止位类型、校验方式和同步模式。它还支持DMA、智能卡、IrDA和LIN协议，功能强大且灵活。USART资源丰富，有USART1-3，需注意它们的APB总线。
STM32单片机：在STM32单片机中，串行口的控制寄存器为USART_CRUSART_CR2和USART_CR3寄存器。其中，USART_CR1寄存器控制通信模式、波特率、数据长度、停止位和校验位等参数，USART_CR2寄存器控制停止位的模式和数据极性，USART_CR3寄存器控制流控制和DMA传输等功能。
首先，这段代码是对usart1 进行初始化，包括io口，时钟，波特率，接收中断以及优先级。下面回答你第一个问题：他只是要设置GPIOA_Pin_9，这个口是usart1 的发送端，即USART1_TX，其他口无所谓。
stm32esp8266连接阿里云上传gps数据代码
1、STM32与ESP8266的连接：首先，需要通过UART或其他通信协议将STM32与ESP8266连接起来。UART是最常用的方式，因为它简单且不需要额外的硬件支持。 GPS模块连接：GPS模块也通常通过UART或I2C接口与STM32连接。这里假设使用UART接口。
2、通过STM32向esp8266发送AT指令，对8266进行配置， 设置好8266上传的ip地址，配置好后，用STM32发送要上传的数据给8266，8266就能把数据上传给云平台了。
3、硬件连接 传感器与STM32 GPIO接口相连，以便数据采集。 执行器（如继电器、电机）与STM32 GPIO连接，进行精确控制。 ESP8266模块通过STM32串口，确保与WiFi网络的稳定通信。软件编程STM32部分ESP8266部分实际应用通过STM32与ESP8266的协作，构建的智能家居系统具备了基本功能。
4、如果你是酱esp8266如何接入一个wifi ap点的话， 将esp8266链接一个ftdi usb转ttl模块然后再连接电脑。再在电脑上找一个串口通信软件，比如arduino的ide都可以。然后再参考ap指令使esp8266链接已有接入点。
5、你可能注意到有一个 1000ms 的延时，这个是为了等待完成数据发送、接收。服务器再接收到数据后会对所提交的数据做出响应。
6、硬件电路设计中，STM32F103ZET6配合WiFi模块、温湿度传感器和LED灯，形成一个既能感知环境变化又能远程控制的智能照明系统。ESP8266模块作为无线通信桥梁，高效稳定地将数据上传至云端，便于用户在手机上实时监控和操控。通过光强和温湿度传感器，系统能智能调整照明和环境条件。
到此，以上就是小编对于通信协议的概念的问题就介绍到这了，希望介绍的几点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
